概述
使用 PCSS-A1 或 PCSS-A2 平台的折弯机制造商可以选择无线脚踏板解决方案，通过将无线模块集成到现有脚踏板或从新设计脚踏板，可以轻松将无线功能集成到您的机器中。 该无线系统使用安全的双通道 SIL 3 通信方法，在折弯机和脚踏板之间进行双向通信，同时还通过使用超声波传感器提供动态范围和位置监控。

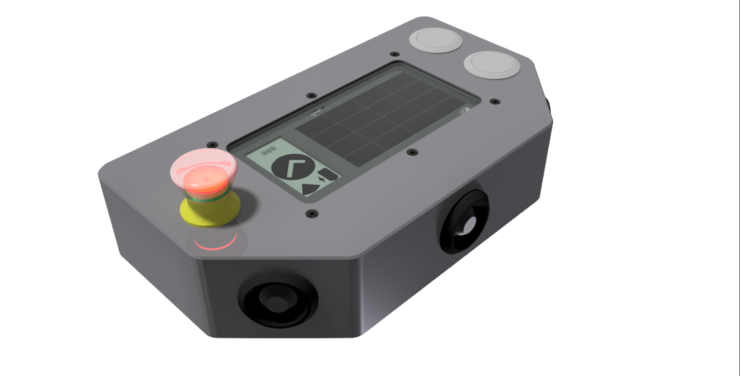

*图像显示为 OEM 脚踏板布局示例。
无线脚踏板
Lazer Safe 的新型无线脚踏板解决方案是一种模块化技术，使折弯机制造商能够轻松集成 SIL 3 级别认证的无线功能。
关键特性
无线脚踏板系统使用双通道 SIL 3 通信方法，在折弯机和脚踏板之间进行双向通信。 无线技术由 Lazer Safe 开发，并获得 奥地利 TUV 的 CE 认证。
安装在脚踏板和折弯机上的一组超声波传感器用于对脚踏板的位置进行三角测量。 操作范围和距离可配置并被自动监控。
由于采用双通道无线传输系统、低功耗电子纸显示屏、低功耗发光紧急停止按钮和室内太阳能充电电池的设计，该系统非常节能。
传统的无线系统一般需要每天充电。 Lazer Safe 开发的低功耗技术的独特之处在于，在电池需要插入式充电之前，脚踏板可以工作长达一个月。
随附的锂离子电池可在需要插入电源进行充电之前保持足够的电量使用长达 1 个月。 远程模块上有一个端口，允许对电池进行 USB 充电，而无需将其从脚踏板中取出。 机器操作员可以简单地将脚踏板连接到任何 USB 充电器。
集成的太阳能充电电池使用环境光提供连续充电，以延长电池的使用寿命，直到需要插入式充电为止。 根据环境照明条件，太阳能电池最多可将电池寿命延长 20%。
使用低功耗显示屏可向机器操作员显示例如电池电量、无线信号强度和范围内状态等信息。 脚踏板识别号可由折弯机制造商定义，也可显示在数控控制器上，以向操作员显示哪个脚踏板与机器配对。
硬件
无线踏板系统包括三个主要硬件组件：
- 无线遥控模块 (WRM) ： 与一组三个超声波传感器一起安装在脚踏板内。
- 机器模块 (MM) ： 安装在折弯机上并提供 WRM 和 PCSS-A 之间的无线链接。
- 超声波模块 (UM) ： 安装在折弯机上并与 MM 中的超声波传感器一起监控脚踏板的位置。
无线遥控模块 (WRM)
无线遥控模块是一个独立的单元，包括：
- 12 个脉冲安全输入 (6 个专用和 6 个备用) 。
- 集成双天线
- 电子纸显示屏
- 室内太阳能充电电池
- 可充电锂离子电池
- 连接外部 USB 充电的端口和无线配对按钮
- 踏板活动状态 LED灯
还提供并连接到 WRM 的是：
- 发光（红色 LED）紧急停止按钮
- 一组三个超声波传感器
在 WRM 的 12 个输入中，6 个输入预配置用于以下功能：
- 下踏板 x2 (常开和常闭)
- 急停按钮 x2 (常闭)
- 复位按钮 x2 (常开和常闭)
在剩余的 6 个备用输入中，可以自定义配置任何辅助按钮功能，例如上踏板、上下模具夹紧等。
电子纸显示屏
低功耗显示屏向机器操作员显示信息，例如电池电量、无线信号强度和范围内状态。 脚踏板识别号可由折弯机制造商定义，也可显示在数控控制器上，以向操作员显示哪个脚踏板与机器配对。
机器模块 (MM) 和超声波模块 (UM)
机器模块 (MM) 和超声波模块 (UM) 安装在折弯机的前左下方和右下方。 MM 安装在折弯机和 PCSS-A 与无线远程模块 (WRM) 之间的接口上。 MM 与 WRM 进行无线通信，并且还包含一组两个超声波传感器。 UM 包含两个额外的超声波传感器。
位于 WRM、MM 和 UM 中的七个超声波传感器组合，用于对脚踏板相对于折弯机前部的位置进行三角测量。
超声波传感器

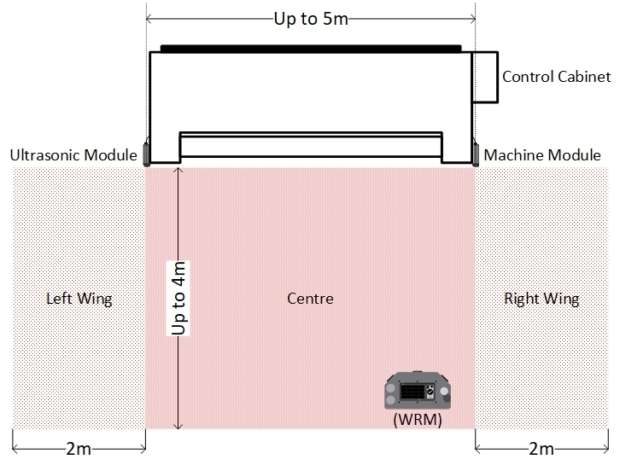

活动操作区在折弯机前方分为三个区域； 中心和左/右翼。 MM 和 UM 中的超声波传感器跟踪无线脚踏板的位置， 并确保操作员只能在定义的安全操作区域内和机器的清晰视线内操作折弯机。
如果脚踏板在定义的活动区域之外或隐藏在屏幕或墙壁后面，这将防止机器被操作。
主要优势
对折弯机制造商的好处
- 迄今为止，通过现有的 PCSS-A 平台整合无线技术和集成的最简单、最快和最具成本效益的方式。
- 唯一具有 TUV CE 认证硬件和软件的完整无线安全解决方案。
- 设计灵活性 - 融入现有的脚踏板设计，或从头开始设计新的脚踏板。
- 灵活地整合额外的无线控制和功能。
- 灵活定制无线功能并通过 SmartLink 在数控机床中定制用户界面。
对机器操作员的好处
- 改进的人体工程学。 操作员可以更自由地移动和定位脚踏板。
- 操作简单直观。
- 减少操作员疲劳。
- 消除开关隐患。
- 消除电缆损坏的可能性。
- 干净的地面空间，使得在折弯机前部移动手推车变得更轻松。
- 电池寿命长意味着操作员可以专注于弯曲零件而不必担心频繁充电。脚踏板可通过连接到任何 USB 充电器或 PC 或数控控制器上的 USB 端口轻松充电。
